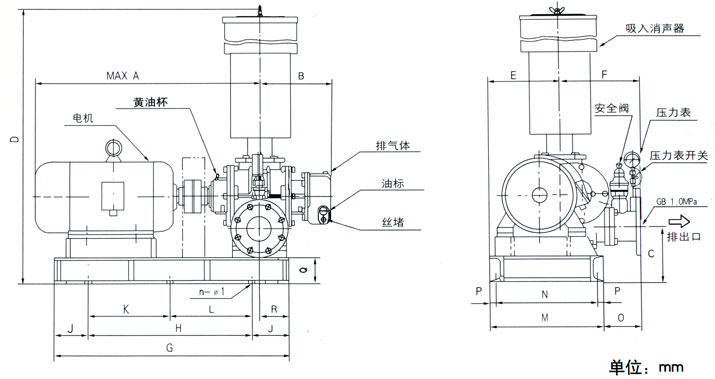

羅茨風機內部結構圖

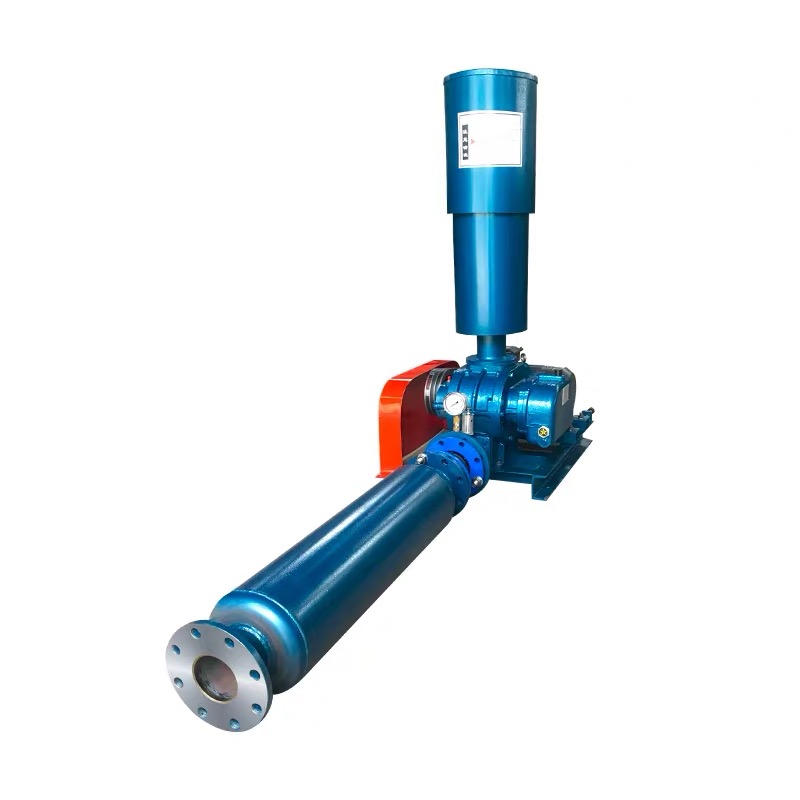

結構形式

作為一臺普通的三葉羅茨風機，主要由機頭和驅動機兩部分組成，動力數據來源可以是驅動機，也可以是電機和是柴油機，然而羅茨風機的主要工作組件是機頭，羅茨風機只有通過有規律的運轉，才能達到理想氣體輸送的狀態。

工作原理

羅茨風機扇有兩個葉輪（圖2，環部），在電機下，兩個葉輪轉相反，當葉輪進風口后，兩個葉輪和壁板和外殼形成一個密封室，葉輪繼續轉動，腔內的空氣被壓入排氣，因此反復通過進排氣，外部空氣到達目的地。

在羅茨風機葉輪與葉輪之間、葉輪與壁板之間、葉輪與殼體之間都會有一定的間隙，并且間隙會有固定的標準和誤差，如果誤差太大的話，則會出現其他相應的故障問題。 在當葉輪通過排氣口時，在管道前壓力的作用下，有一部分氣體會通過間隙泄漏到外部，這種泄漏稱為內部泄漏。
